Boulons d'expansion : un mauvais choix et tout votre mur pourrait être une perte totale

Accrocher une étagère, monter un chauffe-eau, fixer le condenseur d'un climatiseur : voilà des tâches qui semblent simples. Mais la véritable bouée de sauvetage est cachée dans ces quelques personnes sans prétention.boulons d'expansion. Choisissez correctement et ils durent une décennie. Faites un mauvais choix et une nuit, vous entendez un fracas sourd lorsque votre luminaire mural, votre équipement et les décorations environnantes s'effondrent ensemble. La perte ne concerne pas seulement les objets cassés : elle concerne également le temps, la tranquillité d'esprit et potentiellement la sécurité.

L’aspect pratique d’un boulon à expansion ne réside pas dans son aspect sophistiqué. Il s'agit de savoir s'il correspond correctement au type de mur, à la charge et à l'environnement.

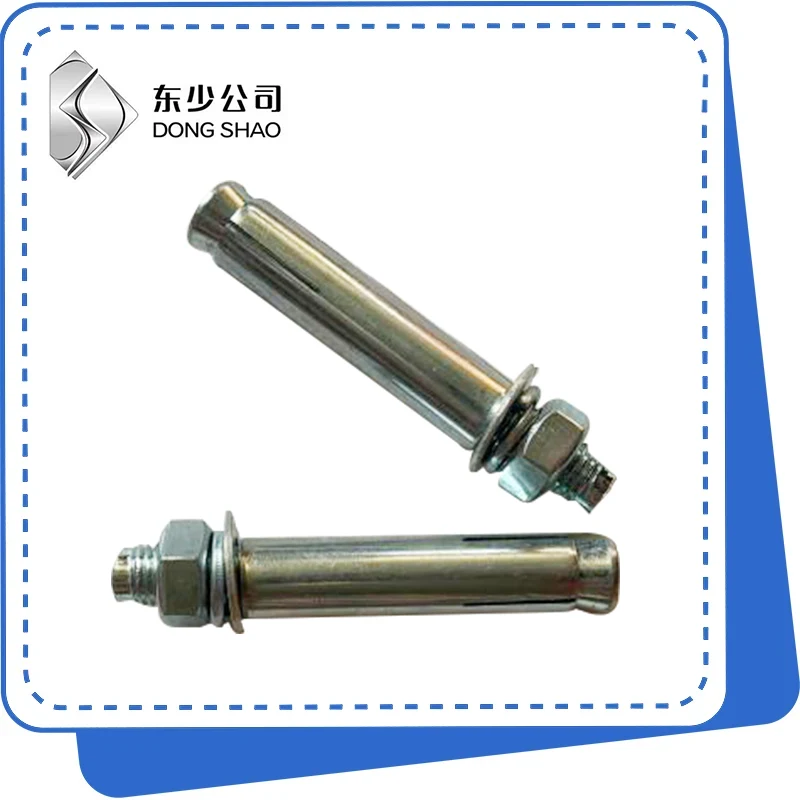

Que fait réellement un boulon d'expansion

L'essence d'un boulon à expansion est simple : il convertit l'action de rotation de serrage en une action de verrouillage d'expansion.

Lorsque vous tournez l'écrou, la tige du boulon tire vers l'extérieur, entraînant l'extrémité conique dans le manchon d'expansion. Le manchon est poussé vers l'extérieur, se coinçant fermement contre les parois du trou percé. Plus vous serrez, plus il se verrouille fermement. Le point critique est le suivant : il repose sur un verrouillage mécanique, pas seulement sur la friction. Tant que le trou est correct et que le manchon se dilate correctement, même les vibrations ne le desserreront pas facilement.

Le processus principal ne comporte que trois étapes :

1. Percez un trou de taille précise dans le mur

2. Enfoncez le boulon d'expansion dans le trou

3. Serrez l'écrou, élargissez le manchon et complétez l'ancrage.

Les étapes sont d’une simplicité trompeuse. Mais si vous vous trompez sur un seul détail, le résultat est complètement différent.

Regardez d'abord le mur, puis le boulon

Il s'agit de la première règle de sélection inviolable : tous les boulons à expansion ne fonctionnent pas dans tous les murs.

Une dure vérité : la plupart des étagères tombées et des luminaires effondrés ne sont pas dus à une mauvaise qualité des boulons. Cela se produit parce que l’installateur n’a jamais compris dans quel type de mur il perçait. Enfoncer un boulon à expansion en béton standard dans un mur de briques creuses : la brique se fissure au moment où le manchon se dilate. Cela semble solide le premier jour. Le deuxième jour, il est déjà lâche.

Plus grand n’est pas toujours mieux

Il existe un instinct naturel : aller plus grand. Si M6 peut tenir le coup, pourquoi ne pas utiliser M10 ? C'est une erreur.

La capacité de charge d'un boulon à expansion dépend de deux facteurs : la résistance du boulon lui-même et la force de retenue du mur. Lorsque le boulon dépasse la limite du mur, la défaillance ne sera pas due à la rupture du boulon, mais à la défaillance du mur lui-même. Le bord du trou s’effrite et le béton ou la brique environnante se déchire.

Vous trouverez ci-dessous les plages de charges d'extraction de référence pour les tailles courantes dans le béton plein :

Logique de sélection : calculez d'abord la charge, choisissez la taille, puis appliquez un facteur de sécurité d'au moins 2x. Si votre équipement pèse 50 kg, M8 est largement suffisant. Il n’est pas nécessaire de passer au M10.

Installation : quatre-vingts pour cent des problèmes se produisent ici

L’obstacle à l’installation est extrêmement faible. C’est exactement pourquoi tant de gens se sentent brûlés par de petits détails.

1. Diamètre du trou : un millimètre fait la différence

L'emballage du produit spécifie la taille de foret requise. Pour un boulon à expansion M10, il nécessite un trou de 12 mm.

• Trop petit : le boulon ne rentre pas. Le forcer endommage le manchon d'expansion, entraînant une expansion inégale et une puissance de maintien considérablement réduite.

• Trop grand : le manchon ne peut pas saisir la paroi du trou lorsqu'il se dilate. L’ancre est effectivement inutile.

Bonne pratique : utilisez des étriers pour vérifier le diamètre du foret ou utilisez le foret correspondant recommandé par le fabricant. Ne jamais estimer.

2. Profondeur du trou : trop peu profonde signifie aucune prise

Le trou doit être plus profond que la longueur effective d'encastrement du boulon. La règle générale : profondeur du trou = longueur du boulon + 5 à 10 mm supplémentaires. Cela garantit que l'ensemble du manchon d'expansion repose entièrement à l'intérieur du trou afin que l'extrémité conique puisse se dilater correctement.

Si le trou est trop peu profond, le manchon ne pénètre jamais complètement dans le trou. L’expansion se produit à l’extérieur du trou et vous n’avez rien obtenu.

3. Nettoyage des trous : sautez cette étape et autant ne pas percer

C’est l’étape la plus négligée. Le forage génère une quantité importante de poussière. Si vous ne soufflez pas la poussière :

• La poussière remplit l'espace entre le manchon d'expansion et la paroi du trou, créant une couche lubrifiante

• Le manchon ne peut pas s'appuyer fermement contre le mur

• La force de rétention peut chuter de 30 à 50 %

Bonne pratique : Utilisez une poire soufflante ou de l'air comprimé pour éliminer soigneusement la poussière du trou. Suivez avec une brosse pour nettoyer les murs.

4. Couple de serrage : plus serré n’est pas toujours plus fort

Une fois que le manchon est complètement déployé et placé contre la paroi du trou, un couple supplémentaire ne fait qu'étirer le boulon. Un serrage excessif peut :

Bonne pratique : Arrêtez-vous lorsque vous ressentez une nette augmentation de la résistance, généralement après 1,5 à 2 tours après le contact initial. Pour les équipements critiques, utilisez une clé dynamométrique et suivez la valeur spécifiée par le fabricant.

Scénarios de défaillance courants et diagnostic

 Scénarios et solutions spéciaux

Montage au plafond

La direction de la charge sur un plafond est différente de celle sur un mur. Les boulons à expansion sont ici soumis à une tension plutôt qu'à un cisaillement. Pour la même taille de boulon, la capacité de charge du plafond est environ la moitié de la capacité du mur. Utilisez toujours des boulons à expansion avec des rondelles anti-desserrage intégrées et assurez-vous d'une profondeur d'encastrement adéquate.

Environnements humides ou extérieurs

Les boulons à expansion zingués standard rouilleront en un an à l’extérieur. Utilisez plutôt des boulons galvanisés à chaud ou en acier inoxydable (304/316). Pour les environnements côtiers ou chimiques, l’acier inoxydable 316 est le seul choix.

Équipement vibrant

Les condenseurs de climatisation, les compresseurs et autres équipements vibrants créent un mouvement continu qui peut progressivement desserrer les boulons d’expansion ordinaires. Utilisez des écrous de blocage ou des ancrages chimiques, et appliquez un composé frein-filet lors de l'installation.

Conclusion : petite par la taille, grande par les conséquences

La taille modeste d'unboulon d'expansioncache sa véritable importance. Une petite pièce qui ne coûte que quelques dollars, si elle est mal sélectionnée ou mal installée, peut faire tomber tout un équipement, tout un mur décoratif ou même tout un système de sécurité.

Une sélection correcte ne nécessite que trois choses :

1. Connaissez votre mur : béton ou brique creuse ? Une couche d'isolation ?

2. Calculez votre charge : quel est le poids ? Statique ou dynamique ?

3. Suivez la procédure : utilisez le foret approprié, nettoyez le trou et serrez-le correctement.

L’installation d’un boulon à expansion présente une faible barrière à l’entrée. Mais chaque détail détermine combien de temps il tiendra. Ne vous fiez pas à votre intuition pour cela.
